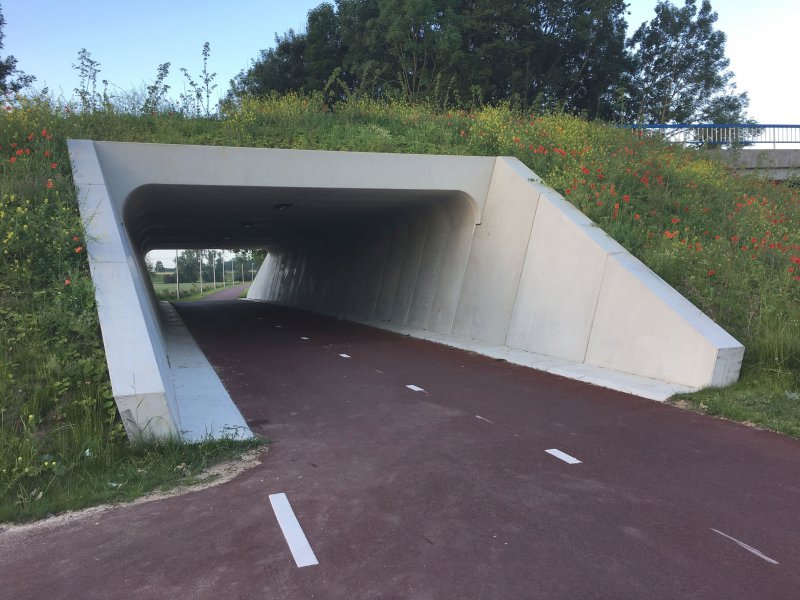

Tunnels voor fietsers en voetgangers
Om de sociale veiligheid voor de gebruikers te bevorderen, kunnen de tunnels van Romein Beton worden uitgevoerd met wijkende wanden. Tunnels voor fietsers en voetgangers worden standaard uitgevoerd met een inwendige hoogte van 2.60 of 2.75 meter; andere hoogten behoren echter ook tot de mogelijkheden
Productomschrijving
Het gesloten deel van de tunnel wordt samengesteld uit prefab betonnen kokervormige tunnelelementen met een werkende lengte van 1.255 m. De wanden van de elementen zijn veelal naar boven toe wijkend, hetgeen de tunnel een ruimtelijke indruk geeft.
De in het verlengde van de tunnel aansluitende open toeritelementen worden samengesteld uit elementen met een werkende lengte van 2.50 m.
Ten behoeve van de aansluiting op de toeritten kunnen de eindelementen van het gesloten tunneldeel worden voorzien van ingestorte dilatatieprofielen.
De tunnel- en toeritelementen worden in langsrichting d.m.v. spankabels tot een constructief geheel gespannen.
Ontwerpkeuzes
De keuzes voor uw ontwerp worden bepaald door de beoogde toepassing. Hierbij dient u onder andere de ondergrond, belasting, verkeersintensiteit en situering te beschouwen.
Afmetingen
Breedte, inwendig: vanaf 1.50 m
Hoogte, inwendig: vanaf 1.00 m
Constructiedikte: 0.25 m, interval van 0.05 m
Elementlengte: 1.25 m
Vormgeving
Doorsnede: rechthoekig, wijkend of speciaal
Voegsysteem waterdicht: gietmortel
Eindoplossing: taludbeëindiging / front- of keerwanden (toerit)
Helling taludbeëindiging: 1:1, 1:2 of 2:3
Kruisinghoek: haaks of schuin
Onderbouw: op staal of onderheide paalkespfundatie
Stootplaatconsoles: mogelijk
Verlichting: mogelijk
Structuur binnenzijde: mogelijk
Kleur: standaard grijs, andere kleuren mogelijk in overleg
