Ontwerpkeuzes
De keuzes voor uw ontwerp worden bepaald door de beoogde toepassing. Hierbij dient u onder andere de ondergrond, belasting, verkeersintensiteit en situering te beschouwen.
Afmetingen
Breedte, inwendig: minimaal 0.75 m, interval 0.25 m
Hoogte, inwendig: minimaal 0.75 m, interval 0.25 m
Constructiedikte wanden: 0.25 m, interval van 0.05 m
Constructiedikte dek: 0.30 m, interval van 0.05 m
Oren breedte: 0.55 m, breedte kesp minimaal 0.50 m
Elementlengte: 1.24 m
Taludlengte: variabel
Vormgeving
Voegsysteem dek gronddicht: zandcementspecie
Voegsysteem dek waterdicht: gietmortel
Voegsysteem wand: kunststoflatten
Voegsysteem vloer: geen of rubberflap
Eindoplossing: taludbeëindiging / frontwanden / hangschorten
Helling taludbeëindiging: 1:1, 1:2 of 2:3
Kruisinghoek: haaks of schuin

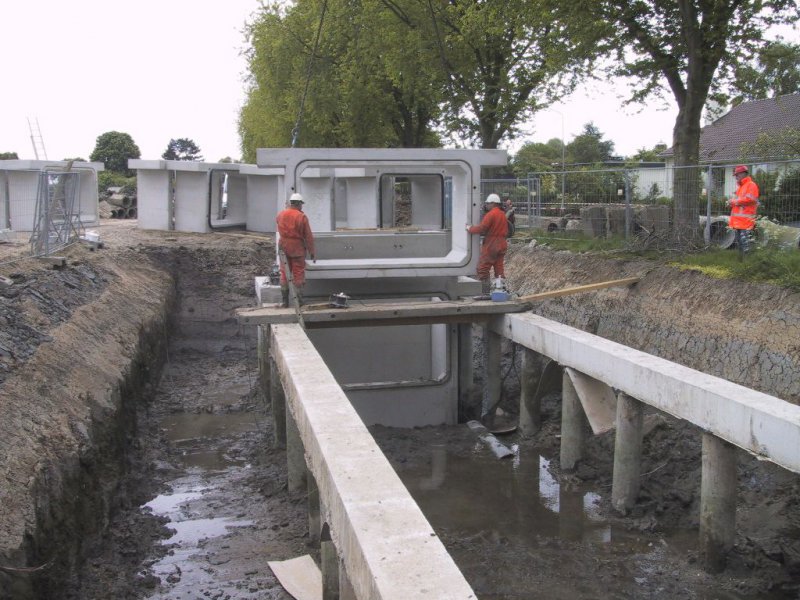

Onderbouw: onderheide paalkespfundatie
Ecovoorsziening: mogelijk 1 of 2-zijdig, standaard 0.49 m breed
Schotbalksponning: mogelijk, standaard 100/80x40 mm (bxd)
Voorschriften
Betontechnologie: NEN-EN 206-1
Betonproducten: NEN-EN 13369
Beton uitvoering: NEN-EN 13670
Vooraf vervaardigde betonproducten - duikers: NEN-EN 14844
Basiseisen: NEN-EN 1990+NB
Beton belasting op bruggen: NEN-EN 1991-2+NB
Beton constructieve eisen: NEN-EN 1992-1-1+NB
Geotechnisch ontwerp: NEN-EN 1997-1
Overige ontwerpvoorschriften: eventueel aanvullend ROK, OVS
Benodigde gegevens
Gevolgklasse: CC1, CC2 of CC3
Ontwerplevensduur: 15, 50 of 100 jaar (klasse 2 t/m 4)
Belasting: Verkeer- of fiets-/voetgangersbelasting
Verkeersintensiteit: aantal vrachtwagens per jaar (Nobs), bij CC1 niet van toepassing
Verkeerscategorie: 1, 2, 3 of 4, bij CC1 niet van toepassing
Gronddekking: boven op de duiker inclusief verharding
Materiaaleigenschappen
Maatgevende milieuklasse: XC4, XD3, XF4
Cementsoort: CEM III/A (ASR bestendig)
Betonsterkteklasse: C55/67
Staalkwaliteit: B500A/B
Voorspanstaalkwaliteit: Y1860S7
Beoordeling betonoppervlak: Klasse A, afwijkend in overleg
