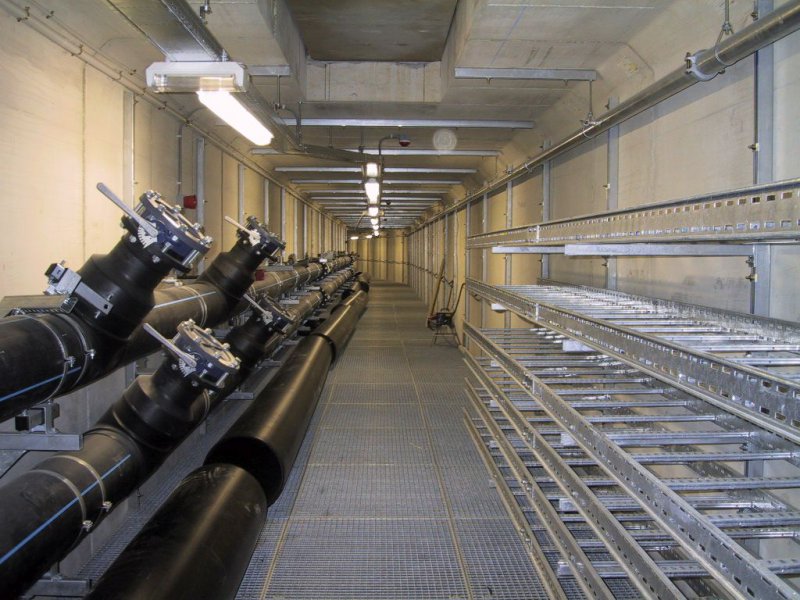

Utilitaire tunnels
Ook voor de ondergrondse infrastructuur en transport heeft Romein Beton een prefab oplossing. De tunnelelementen kunnen worden voorzien van bevestigingsmiddelen die speciaal zijn toegesneden op het gebruik. Door voorspanning met aanhechting en gebruik van gietmortel voegen is deze tunnelvariant volledig waterdicht.
Productomschrijving
Het gesloten deel van de tunnel wordt samengesteld uit prefab betonnen kokervormige tunnelelementen met een werkende lengte van 1.255 m. De wanden van de elementen zijn veelal naar boven toe wijkend, hetgeen de tunnel een ruimtelijke indruk geeft.
De in het verlengde van de tunnel aansluitende open toeritelementen worden samengesteld uit elementen met een werkende lengte van 2.50 m.
Ten behoeve van de aansluiting op de toeritten kunnen de eindelementen van het gesloten tunneldeel worden voorzien van ingestorte dilatatieprofielen.
De tunnel- en toeritelementen worden in langsrichting d.m.v. spankabels tot een constructief geheel gespannen.
Ontwerpkeuzes
De keuzes voor uw ontwerp worden bepaald door de beoogde toepassing. Hierbij dient u onder andere de ondergrond, belasting, verkeersintensiteit en situering te beschouwen.
Afmetingen
Breedte, inwendig: vanaf 1.50 m
Hoogte, inwendig: vanaf 1.00 m
Constructiedikte: 0.25 m, interval van 0.05 m
Elementlengte: 1.25 m
Vormgeving
Doorsnede: rechthoekig, wijkend of speciaal
Voegsysteem waterdicht: gietmortel
Eindoplossing: taludbeëindiging / front- of keerwanden (toerit)
Helling taludbeëindiging: 1:1, 1:2 of 2:3
Kruisinghoek: haaks of schuin
Onderbouw: op staal of onderheide paalkespfundatie
Stootplaatconsoles: mogelijk
Verlichting: mogelijk
Structuur binnenzijde: mogelijk
Kleur: standaard grijs, andere kleuren mogelijk in overleg
