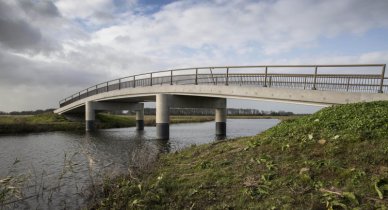

Rogiro brug
Rogiro bruggen van Romein Beton hebben een getoogde vorm. De overspanning van de brug is maximaal 15.00 meter. De Rogiro bruggen kunnen worden verlengd met behulp van tussensteunpunten en vlakke of getoogde aanbruggen.
Productomschrijving
De brug wordt opgebouwd uit getoogde prefab betonnen voorgespannen middenliggers en eventueel prefab betonnen randliggers. De ruimte tussen en over de middenliggers (volstortligger) wordt in het werk afgestort met een druklaag.
Ontwerpkeuzes
De keuzes voor uw ontwerp worden bepaald door de beoogde toepassing. Hierbij dient u onder
andere de overspanning, belasting, verkeersintensiteit en situering te beschouwen.
Afmetingen Rogiro Brug
Lengte: variabel tot 15.00 m
Breedte: variabel
Constructiehoogte: 350 t/m 500 mm, interval van 50 mm, en minimaal 100 mm druklaag bovenop de liggers
Middenliggerbreedte: 660 mm
Randliggerbreedte: afhankelijk van toe te passen type randliggers
Toog: 200 mm bij een liggerlengte van 15.00 m
Vormgeving
Randoplossing: standaard type I t/m VI of speciaal
Kleur rand: standaard grijs, andere kleuren mogelijk in overleg
Afwerking rand: glad, structuur of metselwerk
Kruisinghoek: 90°
Oplegmateriaal: opsluitstrook met ondersabeling of oplegblokken
Voorschriften
Betontechnologie: NEN-EN 206-1
Betonproducten: NEN-EN 13369
Beton uitvoering: NEN-EN 13670
Brugelementen: NEN-EN 15050
Basiseisen: NEN-EN 1990+NB
Beton belasting op bruggen: NEN-EN 1991-2+NB
Beton constructieve eisen: NEN-EN 1992-1-1+NB
Opleggingen elastomeren: NEN-EN 1337-3
