Rogir-Z brug: de prefab betonnen brug

Rogir-Z brug

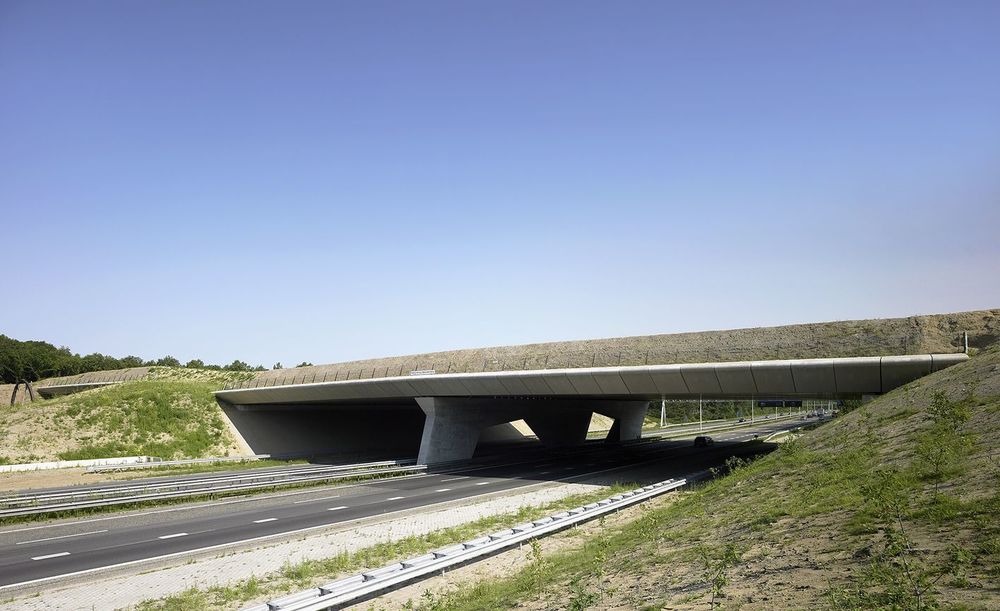

Voorgespannen Rogir-Z liggers van Romein Beton zijn geschikt voor overspanningen tot ongeveer 44.00 meter. Rogir-Z liggers zijn afhankelijk van de belasting en overspanning leverbaar in verschillende hoogten. Samen met Rogir-A of Rogir-K randliggers en een in het werk te storten druklaag completeren ze het brugdek.

Productomschrijving

Het brugdek wordt opgebouwd uit prefab betonnen voorgespannen liggers (railbalken). De opdrachtgever dient ter plaatse de dwarsdragers t.p.v. de landhoofden en de druklaag over de brugliggers te storten. Aan de bovenzijde zijn de liggers voorzien van sponningen (h = 30 mm) t.b.v. het plaatsen van de verloren bekisting. In het lijf van de brugliggers zijn sparingen opgenomen ten behoeve van het doorvoeren van de onderdwarswapening van de dwarsdragers.

Download productblad

Ontwerpkeuzes

De keuzes voor uw ontwerp worden bepaald door de beoogde toepassing. Hierbij dient u onder andere de overspanning, belasting, verkeersintensiteit en situering te beschouwen.

Afmetingen

Lengte: variabel tot ca. 40.00 m
Breedte: variabel
Constructiehoogte: 500 t/m 1600 mm, druklaag minimaal 230 mm
Tussenliggerbreedte: 1180 of 1480 mm
Randliggerbreedte: variabel tot 1300 mm
Toog: zeeg

Vormgeving

Randoplossing: Rogir-A of Rogir-K
Kleur rand: standaard grijs
Afwerking rand: glad
Kruisinghoek: 90° variabel tot ca. 45° (onder voorwaarden)
Oplegmateriaal: oplegblokken of opsluitstrook met ondersabeling

Voorschriften

Betontechnologie: NEN-EN 206-1
Betonproducten: NEN-EN 13369
Beton uitvoering: NEN-EN 13670
Brugelementen: NEN-EN 15050
Basiseisen: NEN-EN 1990+NB
Beton belasting op bruggen: NEN-EN 1991-2+NB
Beton constructieve eisen: NEN-EN 1992-1-1+NB
Opleggingen elastomeren: NEN-EN 1337-3
Overige ontwerpvoorschriften: eventueel aanvullend ROK, OVS

Benodigde gegevens

Gevolgklasse: CC1, CC2 of CC3
Ontwerplevensduur: 15, 50 of 100 jaar (klasse 2 t/m 4)
Belasting: Verkeer-, fiets-/voetgangers- of spoorbelasting
Verkeersintensiteit: aantal vrachtwagens per jaar (Nobs) of niet van toepassing
Verkeerscategorie: 1 t/m 4 of niet van toepassing
Systeem: statisch bepaald of -onbepaald

Materiaaleigenschappen

Maatgevende milieuklasse: XC4, XD3, XF4
Cementsoort: CEM III/A (ASR bestendig)
Betonsterkteklasse: C60/75
Ontkistingsterkte: max. 45 N/mm² (dagcyclus)
Staal kwaliteit: B500B
Voorspanstaalkwaliteit: FeP1860 (Y1860-S7)
Beoordeling betonoppervlak: Klasse A, afwijkend in overleg
