Rogir-K brug: de prefab betonnen brug

Rogir-K brug

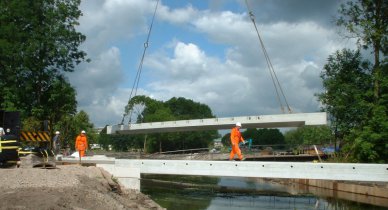

Voor langere bruggen en viaducten met overspanningen tot ongeveer 52.00 meter heeft Romein Beton de Rogir-K brug ontwikkeld. Bij gelijke overspanning hebben de toegepaste kokerliggers een kleinere constructiehoogte dan Rogir-Z liggers. Toeritten kunnen daardoor lager en korter blijven. De Rogir-K liggers worden meestal in dwarsrichting afgespannen en daarom is een druklaag niet nodig. Een constructie met een druklaag en zonder dwarsvoorspanning behoort eveneens tot de mogelijkheden. Prefab betonnen afgeschuinde of afgeronde randliggers completeren het brugdek.

Productomschrijving

De brugdekken worden opgebouwd uit prefab betonnen voorgespannen liggers, type Rogir-K. De brugdekken worden in dwarsrichting gespannen.

Download productblad Download details

Ontwerpkeuzes

De keuzes voor uw ontwerp worden bepaald door de beoogde toepassing. Hierbij dient u onder andere de overspanning, belasting, verkeersintensiteit en situering te beschouwen.

Afmetingen

Lengte: variabel tot ca. 55.00 m
Breedte: variabel
Constructiehoogte: 600 t/m 1800 mm
Tussenliggerbreedte: 1180 of 1480 mm
Randliggerbreedte: 1180 of 1480 mm
Toog: zeeg

Vormgeving

Randoplossing: recht, afgeschuind of gebogen
Kleur rand: standaard grijs
Afwerking rand: glad
Kruisinghoek: 90° variabel tot ca. 45° (onder voorwaarden)
Oplegmateriaal: oplegblokken

Voorschriften

Betontechnologie: NEN-EN 206-1
Betonproducten: NEN-EN 13369
Beton uitvoering: NEN-EN 13670
Brugelementen: NEN-EN 15050
Basiseisen: NEN-EN 1990+NB
Beton belasting op bruggen: NEN-EN 1991-2+NB
Beton constructieve eisen: NEN-EN 1992-1-1+NB
Opleggingen elastomeren: NEN-EN 1337-3
Overige ontwerpvoorschriften: eventueel aanvullend ROK, OVS

Benodigde gegevens

Gevolgklasse: CC1, CC2 of CC3
Ontwerplevensduur: 15, 50 of 100 jaar (klasse 2 t/m 4)
Belasting: Verkeer-, fiets-/voetgangers- of spoorbelasting
Verkeersintensiteit: aantal vrachtwagens per jaar (Nobs) of niet van toepassing
Verkeerscategorie: 1 t/m 4 of niet van toepassing
Systeem: statisch bepaald

Materiaaleigenschappen

Maatgevende milieuklasse: XC4, XD3, XF4
Cementsoort: CEM III/A (ASR bestendig)
Betonsterkteklasse: C60/75
Ontkistingsterkte: max. 45 N/mm² (dagcyclus)
Staal kwaliteit: B500B
Voorspanstaalkwaliteit: FeP1860 (Y1860-S7)
Beoordeling betonoppervlak: Klasse A, afwijkend in overleg

Details Rogir-K brug

Voor de details van de diverse typen brugliggers willen we u verwijzen naar de modeltekening.
