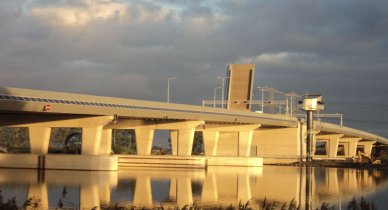

RHE brug

De RHE-ligger is een prefab betonnen voorgespannen ligger met een H-profiel. De lengte van de ligger is maximaal 52 meter. In tegenstelling tot Rogir-K kokerliggers heeft de RHE-ligger door de H-vormige constructie geen polystyreenvulling. De RHE-liggers worden door middel van dwarsvoorspanning aan elkaar gekoppeld. Een ter plaatse te storten druklaag is niet nodig en dat heeft een positief effect op de bouwsnelheid. Een constructie met een druklaag en zonder dwarsvoorspanning behoort eveneens tot de mogelijkheden.

Productomschrijving

De brugdekken worden opgebouwd uit prefab betonnen voorgespannen liggers, type RHE. De brugdekken worden in dwarsrichting afgespannen.

Download productblad

Ontwerpkeuzes

De keuzes voor uw ontwerp worden bepaald door de beoogde toepassing. Hierbij dient u onder andere de overspanning, belasting, verkeersintensiteit en situering te beschouwen.

Afmetingen

Lengte: variabel tot ca. 55.00 m
Breedte: variabel
Constructiehoogte: 1000 t/m 1800 mm
Tussenliggerbreedte: 1480 mm
Randliggerbreedte: 1480 mm
Toog: zeeg

Vormgeving

Randoplossing: Rogir-K: recht, afgeschuind of gebogen
Kleur rand: standaard grijs
Afwerking rand: glad
Kruisinghoek: 90° variabel tot ca. 45° (onder voorwaarden)
Oplegmateriaal: oplegblokken

Voorschriften

Betontechnologie: NEN-EN 206-1
Betonproducten: NEN-EN 13369
Beton uitvoering: NEN-EN 13670
Brugelementen: NEN-EN 15050
Basiseisen: NEN-EN 1990+NB
Beton belasting op bruggen: NEN-EN 1991-2+NB
Beton constructieve eisen: NEN-EN 1992-1-1+NB
Opleggingen elastomeren: NEN-EN 1337-3
Overige ontwerpvoorschriften: eventueel aanvullend ROK, OVS

Benodigde gegevens

Gevolgklasse: CC1, CC2 of CC3
Ontwerplevensduur: 15, 50 of 100 jaar (klasse 2 t/m 4)
Belasting: Verkeer-, fiets-/voetgangers- of spoorbelasting
Verkeersintensiteit: aantal vrachtwagens per jaar (Nobs) of niet van toepassing
Verkeerscategorie: 1 t/m 4 of niet van toepassing
Systeem: statisch bepaald

Materiaaleigenschappen

Maatgevende milieuklasse: XC4, XD3, XF4
Cementsoort: CEM III/A (ASR bestendig)
Betonsterkteklasse: C60/75
Ontkistingsterkte: max. 45 N/mm² (dagcyclus)
Staal kwaliteit: B500B
Voorspanstaalkwaliteit: FeP1860 (Y1860-S7)
Beoordeling betonoppervlak: Klasse A, afwijkend in overleg

Details RHE brug

Voor de details van de diverse typen brugliggers willen we u verwijzen naar de modeltekening.
