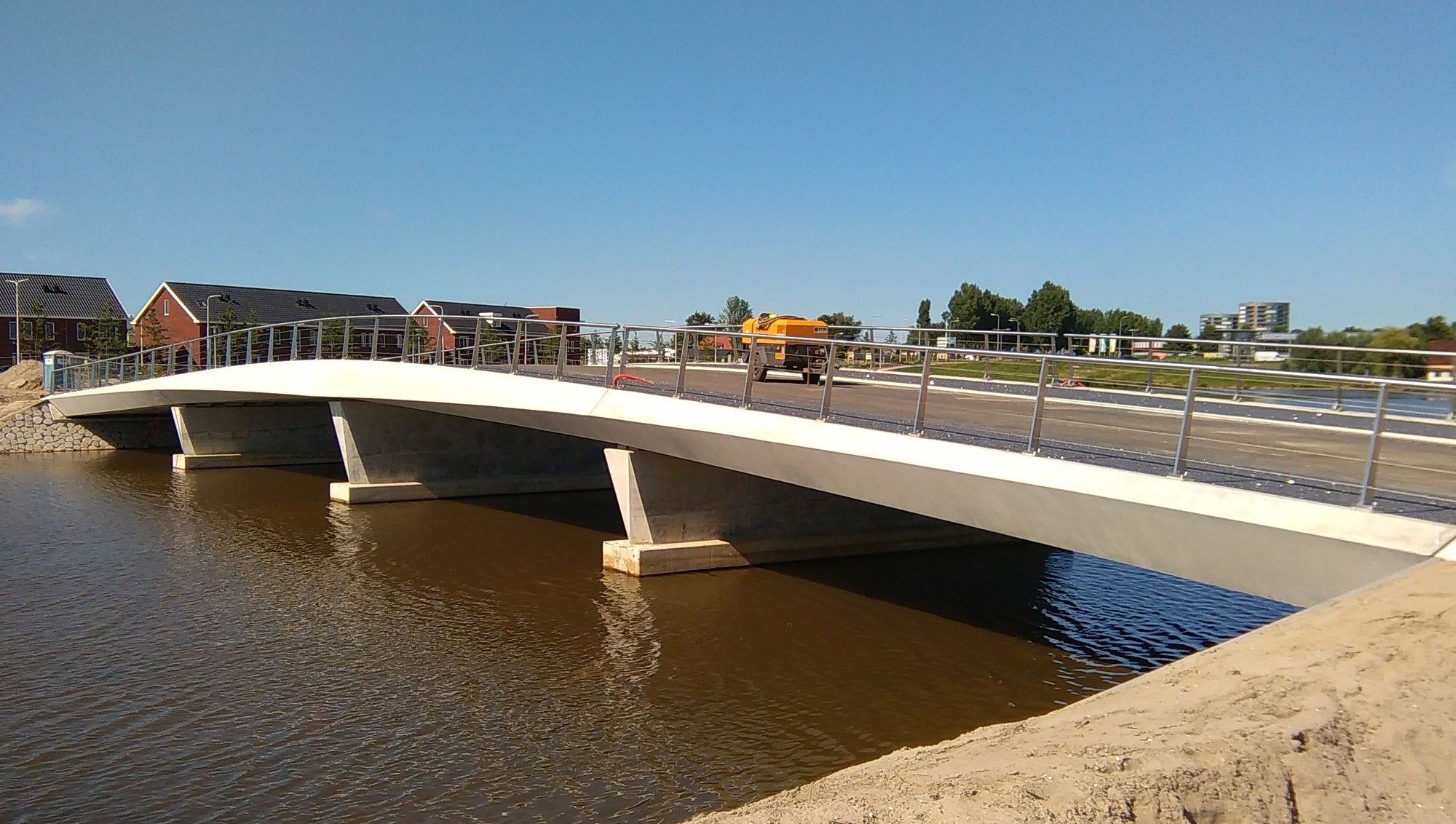

Rogir-S brug
Bruggen, viaducten, steigers, overkluizingen: Rogir-S bruggen zijn zeer breed toepasbaar. De prefab betonnen voorgespannen (volstort)liggers zijn geschikt voor grotere overspanningen en zwaardere belastingen. Overspanningen tot ongeveer 18.00 meter zijn efficiënt te realiseren met behulp van Rogir-S liggers, bij zowel rechte als scheve kruisingen. Langere bruggen zijn te realiseren door het toepassen van tussensteunpunten. De getoogde uitvoering hiervan is de Rogiro brug.
Productomschrijving
De brug wordt opgebouwd uit prefab betonnen voorgespannen middenliggers en eventueel prefab betonnen randliggers. De ruimte tussen en over de middenliggers (volstortligger) wordt in het werk afgestort met een druklaag.
Ontwerpkeuzes
De keuzes voor uw ontwerp worden bepaald door de beoogde toepassing. Hierbij dient u onder andere de overspanning, belasting, verkeersintensiteit en situering te beschouwen.
Afmetingen
Lengte: variabel tot ca. 18.00 m
Breedte: variabel
Constructiehoogte: 300 t/m 700 mm, interval van 50 mm, en minimaal 100 mm druklaag bovenop de liggers
Middenliggerbreedte: 660 of 990 mm
Randliggerbreedte: afhankelijk van toe te passen type randliggers
Toog: geen, alleen een kleine zeeg
Vormgeving
Randoplossing: standaard type I t/m VI of speciaal
Kleur rand: standaard grijs, andere kleuren mogelijk in overleg
Afwerking rand: glad, structuur of metselwerk
Kruisinghoek: 90° variabel tot ca. 45° (onder voorwaarden)
Oplegmateriaal: opsluitstrook met ondersabeling of oplegblokken
